インストール スリーニングベアリング の 適切な構造は、ベアリングの負荷と応力を適切に分布させるために重要です。適切な建設なしで、 ベアリング パフォーマンスが影響を受ける可能性があります。シール、ピニオン、ギア、ボルトの性能も可能です。したがって、 スリーウィングリング インストール 設計プロセスの早い段階で考慮する必要があります。
ベアリング選択の要因
デザイナーの最初 考える もちろん、次の寸法を指定することです スリーウィングリング。ベアリングメーカーは、適用された負荷と理想的な取り付け条件に基づいて寸法を推奨できます。たとえば、重機では、 スリーニングベアリング そして、それらの取り付け構造は、圧倒的なモーメントの負荷に対処することです。同様に、積分を伴う滑りのベアリング ギア 適切に確保するために選択する必要があります スリーニング 装備 強度とピニオンのドライブ位置。別の要因は、ベアリングホールの中央開口部がどれだけ大きくなるかです. これは、最大適用荷重と同じくらいベアリングサイズに大きな影響を与える可能性があります。

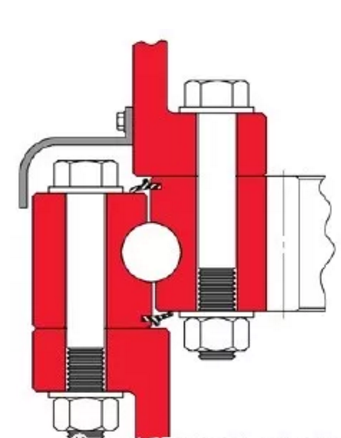

マットは別の考慮事項です。ほとんどのゆっくりとしたベアリングはメーカーによって密閉されていますが、シールの損傷や水浸透を防ぐためにカバーが一般的に推奨されます。これは、アプリケーションが高圧水での洗浄を伴う場合に特に重要です。写真 典型的な配置を示します。
インストール構造の完全性
取り付け構造の剛性の必要性を強調しすぎることはできません。経験豊富なデザイナーは、壊れやすい取り付け面に近道を相殺するために大容量のベアリングを使用することを避けるべきであることを知っています。場合 ベアリング構造 ベアリングを均等にサポートし、負荷の増加をベアリングに均等に送信するほど強力ではなく、より大きなベアリング能力を補うことはできません。その結果は、過度のたわみや 回転抵抗。不均一なギアの摩耗や集中荷重によるパフォーマンスの低下など、後で現れることもあります。

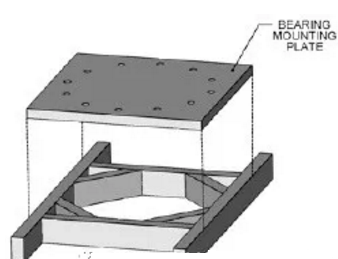

多くの場合、設計者は、ベアリングメーカーが推奨するスチールマウントプレートの厚さに従うことができます。このタイプの推奨は、ローリング要素または円形セクションの寸法に基づいています。別のオプションは、補強が均一であり、テストおよび検証されている限り、ガセットまたはチャネル鋼で補強された薄いプレートです。ベアリングの下で薄い「垂直プレート」を使用しないでください。彼らはしばしば地域でのみ厳格なサポートを提供し、それが固定により多くの圧力をかける ボルト そしてローリング要素。
質問がある場合は、お気軽にお問い合わせください。ありがとうございます。
