進む前に、次のアプリケーション情報セクションを確認してください スリーニングベアリング 選択。アプリケーション情報セクションは、定義されている通常のアプリケーションで使用されるベアリングを選択するためのガイドです。最大ベアリングを決定します 負荷。これらの負荷には、ベアリングに課されるすべての動的荷重と静的負荷を含める必要があります。負荷は、ベアリングの中心に作用する荷重に転置する必要があります。ベアリングとギアにすべての力を適用します。定格荷重と作動荷重だけでなく、機器が安静時に発生する可能性のある荷重だけでなく、より大きな構造物の風によるものなど、過負荷またはテスト状況中に課される荷重。
最大負荷のすべての可能な組み合わせによって支持される構造のすべてのメンバーの重み。たとえば、クレーンには、通常、使用中および過負荷テスト時の両方で、作業半径と作業半径が多数あります。
積分ギアが必要な場合は、必要なギア容量を決定します。ベアリング負荷と同様に、潜在的なギア負荷を生成するすべての条件を考慮する必要があります。いくつかの例には、作業中、静的、傾斜、過負荷テストが含まれます。また、ベアリング抵抗を決定する際の支援のために、これらの各条件でのデューティサイクルを考慮する必要があります。
一言で言えば、必要なスリーニングリングのサイズは、次のことに加えられた要求に依存します。
静的および動的な負荷容量、生命、運用上の信頼性
静的参照負荷fa 'およびm'が計算されます。
シングルローボールスリーウィングリングベアリング （ターンテーブルベアリング）選択計算方法：
2つのケースの45°および60°の角度により、それぞれ45°および60°の角度で、シングルロー4ポイント接触ボールスリーニングリング選択計算。
I、a = 45°II、a = 60°
fa '=（1.225 * fa +2.676 * fr） * fs fa' =（fa +5.046 * fr） * fs
m '= 1.225 * m * fs m' = m * fs

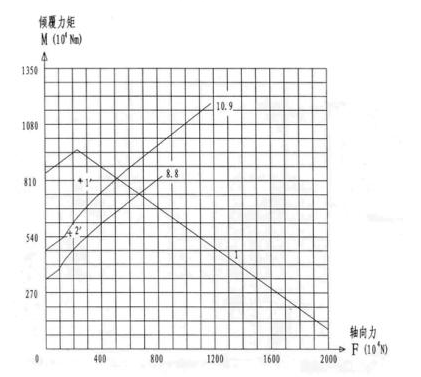

次に、上記の2つの曲線を見つけます。そのうちの1つは次の曲線になります。
Lライン静的ベアリング容量曲線
ボルト荷重曲線の8.8、10.9
1'-スタティック負荷ポイント
2'ボルトロードポイント
要件を満たすために、曲線1の下のポイントと静的ベアリングレースウェイ
ボルト荷重曲線より10.9ポイント下で2 'であるため、要件を満たす0.9ボルトを選択します。
