スリーニングベアリング負荷力

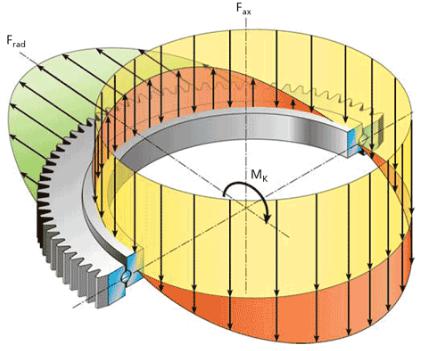

スリーニングベアリングの使用中に、一般に、異なる作業モードと構造形式の構造形態があるため、さまざまなアプリケーションの軸荷重力FA、放射状負荷力FR、および転覆モーメントMの共同作用を負担する必要があります。メインマシン、上記の3つの負荷の組み合わせで状況が変化し、場合によっては2つの負荷の組み合わせである場合があり、荷重の単独の効果にすぎない場合があります。

スリーニングリングは、ボールまたはローラー、ケージング、レースウェイ、取り付け規定、そして多くの場合、積分ギアの整ったシステムです。これらの大きなユニットは、軸荷重、放射状荷重、傾斜モーメント負荷を送信するように設計されています。また、1つのアセンブリの負荷（およびそれらの異なる組み合わせ）を処理するため、これらのベアリングは、他の回転設計の重量、スペース、コストペナルティを排除します。

負荷力に応じたスリーニングベアリングの計算と選択

デザインに最適なスリーニングリングは、静的および動的荷重、ボルト要件、ギアの仕様に依存します。 スリーニングリングの荷重はどのように計算されますか？自由体図を作成し、静的平衡方程式を使用して未知の変数を解くという古典的な工学アプローチを使用します。 （そのようなスケッチは、xおよびyのデカルト座標値の観点からの力、そのベクトル方向、およびベアリング中心に対するこれらの力のxおよびyの垂直距離を示しています。）ベアリング平面は、自由体図の切断線になります分割力 - 左と右または上部と下部は、ベアリング平面に対して。ベアリング荷重は、単に切り取った平面での反応力です。この平面での静的平衡戻り反応力の方程式は次のとおりです。

σ軸力= 0

σラジアル力= 0

σモーメント= 0

力とモーメントの回転の方向は非常に重要であり、値が正または負であるかどうかを示します。モーメント荷重は、リングの中心、つまり、リングクロスの中心平面と回転軸の周りについて計算されます。

リフティング機器における大きなスリーニングリングベアリングメンテナンスの重要性

リフティング機器では、大きな直径のベアリングは、上部構造と下部構造の間のジョイントとして機能し、360度回転の手段を提供します。リフティングデバイスには通常、複雑な負荷スペクトルがあります。スリーウィングリングベアリングは、スラスト、ラジアル、傾斜モーメントの負荷のすべての組み合わせを同時に処理できます。スリーニングリングベアリングを使用すると、さらに別の利点があります。そのシャフトレスデザインは、スピンドルまたはキングポストの必要性を排除します。ベアリングの中心は、さまざまな油圧および制御コンポーネントの通過を可能にするために開いたままです。

不十分な潤滑は、早期の耐能力の最も一般的な原因です。スリーニングリングベアリングでは、頑丈で極端な圧力グリースが必要です。潤滑が不十分な場合、粗くまたは波状の形での表面損傷が発生します。その後、細かい亀裂が発生し、続いてフレーキングが続きます

メンテナンスは大きな滑りのリングベアリングの寿命を延ばすために重要ですが、重機の使用の重症度は、最終的には誰でも 大きなスリーウィングリングベアリング 着用されます。ベアリングウェアの検出により、修理は代替品に代わる費用がかかりません。適切なメンテナンスを練習し、一般的な警告サインを監視すると、摩耗したベアリングは修理可能であるとみなされる可能性があります。
