より高い精度のための4つのポイントコンタクトベアリング(スリーニングリング)

数ブラウズ:0     著者:Yingying Zhou     公開された: 2018-07-27      起源:パワード

お問い合わせ

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button

4ポイントのコンタクトボールベアリングにより、3つすべてを同時に処理できるため、ラジアル、スラスト、モーメントの負荷を組み合わせた機械設計を簡単に簡素化できます。それらは主に、ゆっくりと中程度の速度アプリケーション、または振動運動が支配的な場合に使用されます。

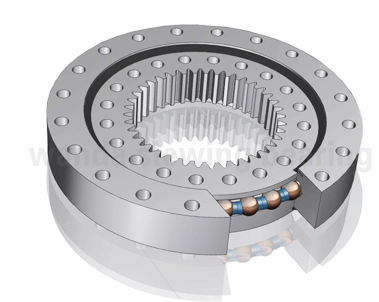

4点接触スリーニングリング


4点接触ベアリング ABEC精度グレードに従って、より大きなサイズで製造できます。回転の限られた角度の振動運動を含むアプリケーションでは、回転の大部分でランアウトがゼロの場合、ABEC 3または5の代わりにABEC 1ベアリングを使用できます。ランアウト)は、ABEC基準を満たすように指定する必要があります。非批判的な領域は、ベアリングメーカーに任せることができます。

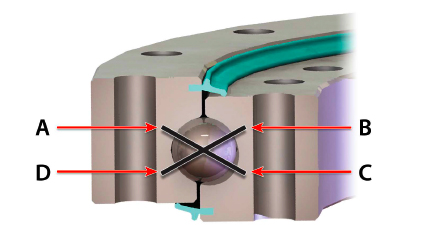

4点接触ベアリング


2列のボールではなく、1列のボールで、いくつかの方法で精度が強化されます。たとえば、aで放射状のランアウトの場合 2列ベアリング システムはフェーズ外であり、回転はぐらつきを生成します。また、アプリケーションが2列のボールの間に多くのスペースを必要とする場合(たとえば、高いモーメント負荷に抵抗する必要がある場合)、構造のたわみから生じる可能性があります。また、2つの行間の軸方向のランアウトにプリロードの違いがある場合、摩擦を持つことは異なる場合があります。

これらの問題はどれも、1列のボールを持つベアリングでは発生しません。同様に、ハウジングボアや肩、またはシャフトの直径と肩のマッチングはありません。他のすべての要因が等しい、 4点接触ベアリングの精度 2列のボールがあるベアリングの2倍かもしれません。
