タワークレーンのための4点角度コンタクトギア付きボールスリーウィングリングベアリング

4点接触ボールベアリングは、両方向に作用する軸荷重を処理できるレースウェイを特徴とするラジアルシングルロー角角コンタクトボールベアリングです。特定の軸荷重に対して限られた放射状負荷をサポートできます。
可用性ステータス:
数量:
  • 010.40.1000

  • XZWD

  • 8482800000

ボールは4ポイントで円形のレースを転がすため、軸方向の力、放射状力、チップモーメントを同時に引き受けることができます。マシン、小型クレーン、小型および中サイズの掘削機など。クライアントの要件、歯の種類なし(非ギア)、外歯タイプ(外部ギア付き)、内歯タイプ(内部ギア付き)に従って製品を提供しています。  すべて利用可能です。

接触角は通常45°です。放射状荷重のみがある場合、各スチールボールは4ポイントでレースウェイに接触します。一方向の軸荷重のみがある場合、各鋼ボールは2ポイントでレースウェイに接触します。特定の偏心荷重、つまりトルクだけでなく、2つの方向に軸方向の荷重を負担することができます。このような種類のベアリングには、シングルローと二重列の角度コンタクトボールベアリングの両方の特徴と特性があります。高速シナリオで使用されている場合、通常の動作のために2点接触を保証する必要があります。

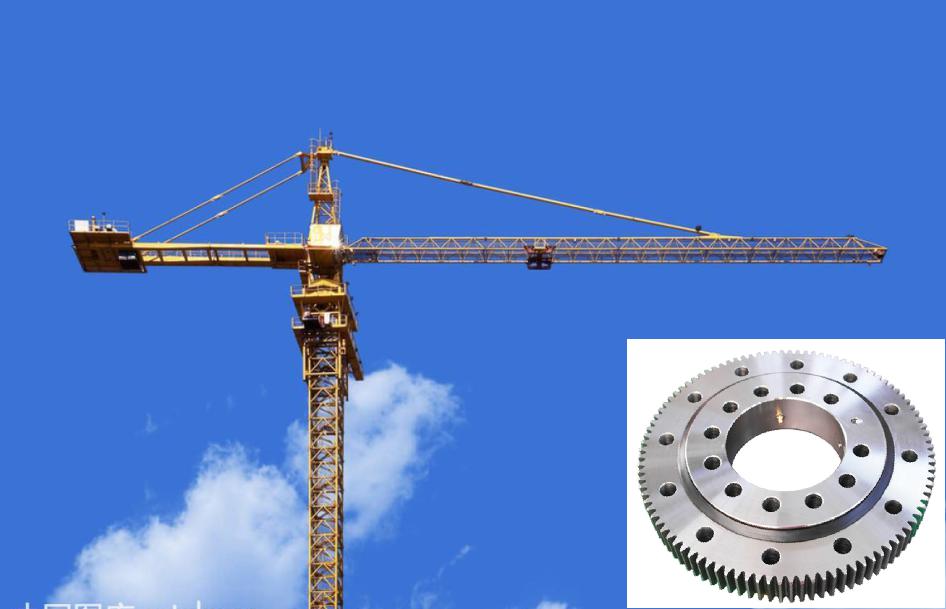

タワークレーンのスリーウィングベアリング


製造業の品質と精度は、クレーンの多くの解体作業の後、良好なランニングを確保するための鍵です。  さまざまな種類のクレーンアプリケーションを提供できます。私たちのスルーベアリングは、船ローダーがさまざまな商品を積み込んでロードするために提供されます。船のクレーン、ハーバークレーン、オフショアクレーン、ポータルクレーンなどで広く使用されています。


クレーンの4ポイント接触ボールスリーウィングリングアプリケーションは、クレーン上の重要な負荷サポートパーツの1つです。複雑な構造と荷重の滑りテーブル溶接に関連しています。有限要素法をツールとして使用すると、有限要素計算のモデルがトラッククレーンの4つのポイントスリーニングリングに設定され、構造強度と剛性分析が行われます。


分析結果は、製品開発設計に有益な役割を果たし、高強度の選択の分析と計算の基礎を提供します  ボルトを固定します。フォールポイントコンタクトボールスリーウィングリングはクレーントラックの重要な部分です。メカニクスの特性によると、負荷モデルが構築されます。設計。
