A スリーウィングリング ボールまたはローラー、ケージ、レースウェイ、取り付け規定、そして多くの場合、積分ギアリングのシステムであるシステムです。これらの大きなユニットは、軸方向、放射状、傾斜モーメントの負荷を送信するように設計されています。そして、彼らは1つのアセンブリで負荷（およびそれらの異なる組み合わせ）を処理するため、 これらのベアリングは重量を排除します、スペース、および他の回転設計のコストペナルティ。
デザインに最適なスリーニングリングは、静的および動的荷重、ボルト要件、ギアの仕様に依存します。スリーニングリングの荷重はどのように最もよく計算されますか？自由体図を作成し、静的平衡方程式を使用して未知の変数を解くという古典的な工学アプローチを使用します。 （そのようなスケッチは、xおよびyのデカルト座標値の観点からの力、そのベクトル方向、およびベアリング中心に対するこれらの力のxおよびyの垂直距離を示しています。）ベアリング平面は、自由体図の切断線になります分割力 - 左と右または上部と下部は、ベアリング平面に対して。ベアリング荷重は、単に切り取った平面での反応力です。この平面での静的平衡戻り反応力の方程式は次のとおりです。
σ軸力= 0
σラジアル力= 0
σモーメント= 0
力とモーメントの回転の方向は非常に重要であり、値が正または負であるかどうかを示します。モーメント荷重は、リングの中心、つまり、リングクロスの中心平面と回転軸の周りについて計算されます。
負荷が計算された後、製品仕様シートは、特定のアプリケーションに1つ以上の可能なベアリングスタイルを選択するための基本的なデータを提供できます。説明するために、いくつかのリングは、トレーラーアプリケーションで5輪ボギーステアリングピボットとして使用するために開発されています。他のスリーニングリングは、一般的なターンテーブルアプリケーションで一般的です。それらのモーメント容量は、ベアリングの直径をはるかに超える直径を持つターンテーブルの安定性を提供します。最後に、接触角が高く、内部クリアランスの増加を備えたスリーウィングリングは、力の中心がレースウェイの直径内に残るスラストアプリケーションに適しています。

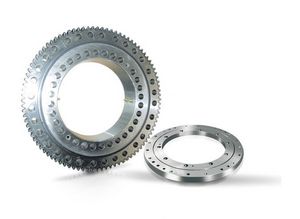

ワイヤーレースのスリーウィングリングは、非常に軽くて信頼性が高いことで知られています。それらは、医療スキャン機器とレーダーアンテナで使用されており、軽量で交換可能なレースウェイまたはリング材料の選択が重要な考慮事項である場合に適切です。ただし、自己選択は推奨されません。メーカーは、スリーニングリングの設計プロセスに関与する必要があります。
リストされているレースウェイの能力はしばしばです 静的 評価。ほとんどの大径リングアプリケーションには断続的なスリーニングと幅広い負荷が含まれるため、静的容量に基づいてリングを選択することは賢明です。 と 推奨されるアプリケーションサービスファクター。リストされている容量は非同時です：言い換えれば、カタログ推力容量はモーメントや放射状の負荷を考慮していません。同様に、モーメント容量は推力や放射状の負荷を想定しておらず、ラジアル容量をリストした容量を記載して、推力や瞬間を説明しません。アプリケーションに負荷の組み合わせが含まれる場合、負荷コンポーネントを等価負荷に結合する必要があります。 （静的レースウェイの計算では、この同等の負荷は、最高荷重のローリング要素に見られるように負荷になると見なされます。）
正確な機械デューティサイクルと取り付け構造設計は、リングの耐久性に大きな影響を与えます。ハイサイクルアプリケーションでは、静的容量ではなく動的容量が、スリーニングリングの選択を支配する場合があります。
