WD-062.20.0414
XZWD
スリーウィングベアリング またはリングをスルーします 回転です ローリング要素ベアリング また プレーンベアリング これは通常、重いがゆっくりと旋回またはゆっくりと拡大する負荷をサポートします。多くの場合、従来のような水平プラットフォームです クレーン、a スイングヤード、または水平軸の風に向かうプラットフォーム 風車。 （to "slew "は、場所を変えずに回すことを意味します。）
薄いセクションのスリーウィングベアリングは、通常の構造と同じ構造を持っています 滑り方はベアリングですが、重量は軽く、柔軟に回転します。

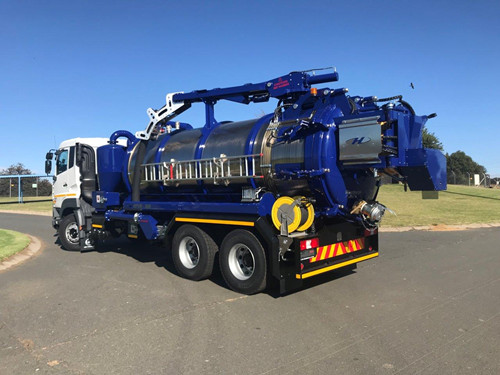

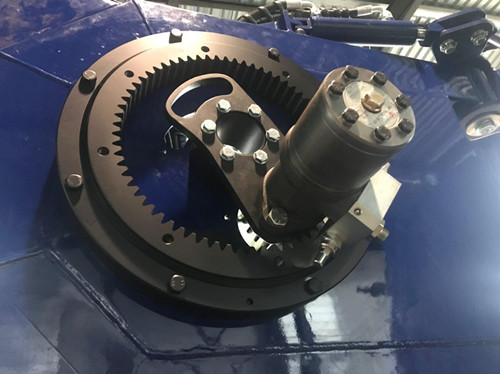

下水道と噴射トラックのメーカー向けに滑りベアリングを提供しました。以下は、実際のアプリケーションの写真です。
描画（PDF）を取得するには、モデルをクリックしてください。
| モデル pdf.format | 重量kg | 構造次元 | ギアデータ（kn） | ギアフォース | クリアランス | |||||||||||
| D3 | D1 | H1 | H2 | 胡 | ho | d | m | z | K.M | b | 許可された | マックス | 軸 | 放射状の | ||
 WD-062.20.0414.pdf | 31 | 415.5 | 413 | 45.5 | 45.5 | 10.5 | 10.5 | 335 | 5 | 67 | -0.75 | 45.5 | 13.54 | 27.08 | ≤0.28 | ≤0.24 |
 WD-062.20.0544.pdf | 42 | 545.5 | 543 | 45.5 | 45.5 | 10.5 | 10.5 | 456 | 6 | 76 | -0.6 | 45.5 | 16.00 | 32.00 | ≤0.30 | ≤0.26 |
 WD-062.20.0644.pdf | 50 | 645.5 | 643 | 45.5 | 45.5 | 10.5 | 10.5 | 558 | 6 | 93 | -0.6 | 45.5 | 15.62 | 31.24 | ≤0.30 | ≤0.26 |
| WD-062.20.0744.pdf | 58 | 745.5 | 743 | 45.5 | 45.5 | 10.5 | 10.5 | 660 | 6 | 110 | -0.6 | 45.5 | 15.32 | 30.64 | ≤0.30 | ≤0.26 |
| WD-062.20.0844.pdf | 69 | 845.5 | 843 | 45.5 | 45.5 | 10.5 | 10.5 | 752 | 8 | 94 | -0.8 | 45.5 | 20.8 | 41.60 | ≤0.30 | ≤0.26 |
| WD-062.20.0944.pdf | 76 | 945.5 | 943 | 45.5 | 45.5 | 10.5 | 10.5 | 856 | 8 | 107 | -0.8 | 45.5 | 20.49 | 40.98 | ≤0.30 | ≤0.26 |
| WD-062.20.1094.pdf | 91 | 1096 | 1093 | 45.5 | 45.5 | 10.5 | 10.5 | 1000 | 8 | 125 | -0.8 | 45.5 | 20.16 | 40.32 | ≤0.30 | ≤0.26 |
| モデル | 寸法（mm） | 取り付け寸法（mm） | |||||||
| D | de | H | D1 | D2 | n | Φ | M | t | |
| WD-062.20.0414 | 486 | 326.5 | 56 | 460 | 375 | 24 | 13.5 | 12 | 20 |
| WD-062.20.0544 | 616 | 445.2 | 56 | 590 | 505 | 32 | 13.5 | 12 | 20 |
| WD-062.20.0644 | 716 | 547.2 | 56 | 690 | 605 | 36 | 13.5 | 12 | 20 |
| WD-062.20.0744 | 816 | 649.2 | 56 | 790 | 705 | 40 | 13.5 | 12 | 20 |
| WD-062.20.0844 | 916 | 737.6 | 56 | 890 | 805 | 40 | 13.5 | 12 | 20 |
| WD-062.20.0944 | 1016 | 841.6 | 56 | 990 | 905 | 44 | 13.5 | 12 | 20 |
| WD-062.20.1094 | 1166 | 985.6 | 56 | 1140 | 1055 | 48 | 13.5 | 12 | 20 |
ノート：
1. N1は潤滑穴の数です。オイルカップM8×1JB/T7940.1〜JB/T7940。
2.オイルニップルの場所は、ユーザーのアプリケーションに応じて変更できます。
3. "km "は補遺削減です。 M：モジュール。 Z：歯Nos。
4.負荷曲線容量については、スリーニングベアリング用のカタログをダウンロードしてください。
