ロボットマニピュレーターパレタイザーと同じように、非ギアの長寿命の滑りリング

ロボットマニピュレーターパレタイザーのRKSと同じように、非ギアの長寿命の滑りリング

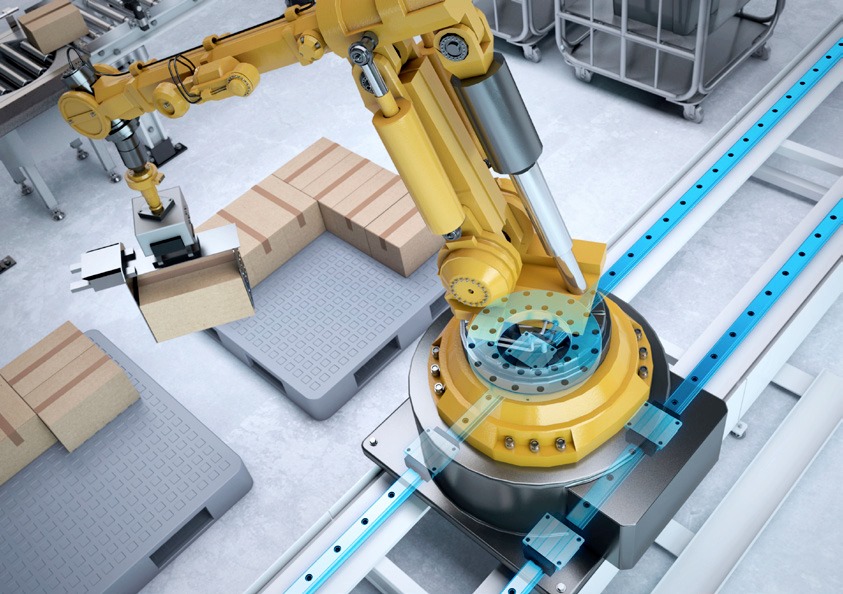

パレタイザーはそうです  商品の取り扱いに多数の操作に使用されます。最も一般的なアプリケーションは、積み重ねが必要な操作です  パレットの商品。マシンは硬く交換しています   生産能力を高めながら肉体労働。パレタイジングマシンには、製品の種類に応じて多くの品種があります  パレット化。

ライトタイプのスリーニングベアリング

•スチール：高品質のスチール、50mn、42crmo、C45改善
•潤滑剤：光タイプの滑りベアリングは、リチウム石鹸、EP添加物、および           2の逆行性
•ボルティングクラス：10.9推奨
•グリース乳首：4つの等しくグリース乳首（M8x1.00）（g）
•高品質のレースウェイの硬化
  特別な穴がある、またはアタッチメントボルトの穴のないライトタイプの滑りベアリング：お問い合わせください

描画（PDF）を取得するには、モデルをクリックしてください。

WD-060.20.0844.pdf

モデル       pdf.format	重さ            kg	寸法（mm）			取り付け寸法（mm）						構造次元（mm）						クリアランス（mm）
		D	de	H	D1]	D2	n	Φ	M	t	D3	D1	H1	H2]	胡	ho	軸	放射状の
WD-060.20.0414.pdf	29	486	342	56	460	368	24	13.5	12	-	412.5	415.5	45.5	45.5	10.5	10.5	≤0.28	≤0.24
WD-060.20.0544.pdf	37	616	472	56	590	498	32	13.5	12	-	542.5	545.5	45.5	45.5	10.5	10.5	≤0.30	≤0.26
WD-060.20.0644.pdf	44	716	572	56	690	598	36	13.5	12	-	642.5	645.5	45.5	45.5	10.5	10.5	≤0.30	≤0.26
WD-060.20.0744.pdf	52	816	672	56	790	698	40	13.5	12	-	742.5	745.5	45.5	45.5	10.5	10.5	≤0.30	≤0.26
60	916	772	56	890	798	40	13.5	12	-	842.5	845.5	45.5	45.5	10.5	10.5	≤0.30	≤0.26
WD-060.20.0944.pdf	67	1016	872	56	990	898	44	13.5	12	-	942.5	945.5	45.5	45.5	10.5	10.5	≤0.30	≤0.26
WD-060.20.1094.pdf	77	1166	1022	56	1140	1048	48	13.5	12	-	1092.5	1096	45.5	45.5	10.5	10.5	≤0.30	≤0.26

ノート：

1. N1は潤滑穴の数です。オイルカップM8×1JB/T7940.1〜JB/T7940。

2.オイルニップルの場所は、ユーザーのアプリケーションに応じて変更できます。

3. "km "は補遺削減です。 M：モジュール。 Z：歯Nos。

4.負荷曲線容量については、スリーニングベアリング用のカタログをダウンロードしてください。

質問や問い合わせがある場合は、PLSにお気軽にお問い合わせください。
