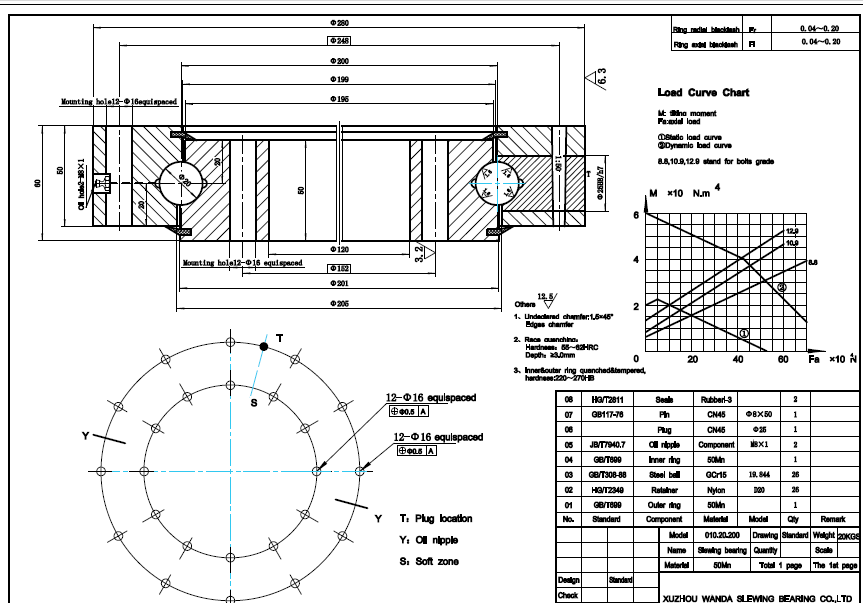

図面は、一連のゆるみベアリングアセンブリ図面です。図面には、製品アセンブリの図面、部分的なプロファイルビュー、製品の技術要件、ギアパラメーターテーブル、製品部品ボール、パーツリストなどが含まれます。図面は参照用です。
1.スリーニングベアリングの球状サイズ
2.内側と外側のリング取り付け穴のサイズ：キーサイズ、穴のサイズ、タイプ、ブラインドホール、穴、カウンターボア、ワイヤーホール、糸サイズ、穴の精度H7-H9、穴の中心の直径、耐性
3.ステップサイズ
4.配置穴、オイルホール、リフティングホール、テーパーピンホール、ボールホール、オイルドレンホール
5.シーリング溝、シーリングフォーム、シーリング材料
6.ケージとスペーサーのスタイルと素材
7。 スリーニングベアリング エンドジャンプ、流出、軸クリアランス、放射状クリアランス、粗さ
6.並列差、内部と外の違い
7.ギア精度グレード、関連パラメーターの計算
8.カスタマイズの特別要件：図面による表示、潤滑穴の位置や潤滑法の変化など、穴の取り付けの特別な要件、カウンターボアなどの備考、ギアパラメーターのトッピングなどの潤滑法の変化などの備考寸法の個々の変化と十分。
要約すると、図面の図面の確認は迂回路ではなく、工場が写真を撮る計画があります。また、自分の機器のニーズに応じてカスタマイズする購入者の技術者もいます。このプロセスでは、特定のパラメーターが間違っている場合、ベアリングを組み立てたり、廃棄したり、重度の滑りのベアリングを取り戻し、リターンとコスト、微妙な、インターロックすることはできません。
通常、過失は次のとおりです。取り付け穴はきつくないため、ベアリングを取り付けることができません。潤滑穴は掘削されておらず、持ち上げ穴はありません。ギアマッピングは正確ではなく、潤滑位置と内側と外側の設置機器は使用できません。使用と機器の精度は一致しません。死ぬだけでなく、ベアリングで異常なノイズが頻繁に発生します。
