重機ダブルロウボール内部ギアスリーウィングリングベアリング（02シリーズ）クレーン用

スリーニングベアリングまたはスルーリングは、通常、重いがゆっくりとゆっくりと拡大する荷重をサポートする回転ローリング要素のベアリングまたはプレーンベアリングです。多くの場合、従来のクレーン、スイングヤード、または水平軸風車の風に向かうプラットフォーム。（to "slew "は、場所を変えずに回すことを意味します。）

可用性ステータス:

数量：



お問い合わせバスケット

モデル：
02シリーズ
製品ブランド：
xzwd

製品説明

スリーニングベアリング

スリーニングベアリングは、多くの場合、2列のローリング要素を使用します。彼らはしばしば3つを使用します人種内側のリングと2つの外側のリング「半分」などの要素は、軸方向にクランプします。

スリーニングベアリングは、多くの場合、ベースに対してプラットフォームを駆動するために使用される内側または外側のレースと積分ガニ歯で作られています。

連続的に回転するのではなく、往復する他のベアリングに関しては、潤滑は困難な場合があります。オイルウェッジ連続的に回転するベアリングに組み込まれているのは、段階的なスタートの動きによって破壊されます。代わりに、a 静水圧ベアリングポンピングされたオイルの流れを使用することができます。

ダブル列のボールスリーウィングベアリングには3つのシートリングがあり、スチールボールと間隔ブロックを上部および下部レースに直接並べることができます。ストレス状態に応じて、異なる直径の2列の上部と下部の鋼球が適合します。

この種のオープンアセンブリは非常に便利です。なぜなら、上下のベアレースウェイアークアングルは90であり、大きな軸方向の力と傾斜の瞬間を抱くことができます。放射状の力が0.1倍を超える場合、軸方向の力をレースウェイを特別に設計する必要があります。

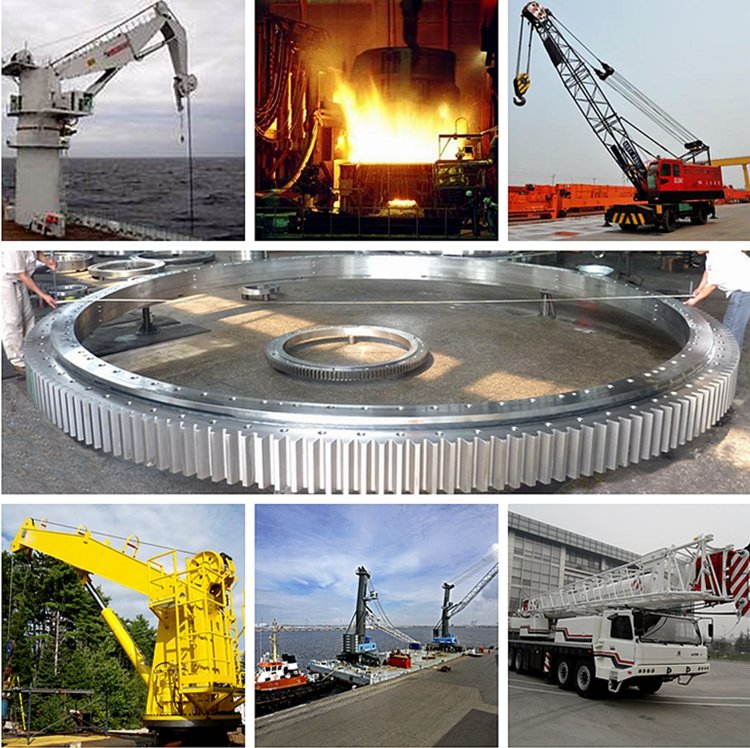

ダブル列の異なるボールスリーニングベアリングの軸方向とラジアルサイズは構造が比較的大きくて固体なので、特に中径のタワークレーン、トラックに取り付けられたクレーンなどを搭載しています。

として中国の有名なスリーニングベアリングメーカー。標準モデルの品質とブランドの交換用スリーニングベアリング。

CCS&SGS認定製品と優れた品質は、多くの新しい注文と繰り返し注文を獲得するのに役立ちました。

設計アプリケーションがある場合は、PLSもお気軽にお問い合わせください。

描画（PDF）を取得するには、モデルをクリックしてください。

いいえ	モデル pdf.format	Dimensions			取り付け寸法				構造次元			ギアデータ					ギアフォース		重さ kg
		D んん	d んん	H んん	D1 んん	D2 んん	n	んん	N1 んん	H1 んん	h んん	b んん	x	m	D e んん	z	正規化 Z 104n	消光 T 104n
1	023.25.500	616	384	106	580	420	20	18	4	96	26	60	0.5	5	257	72	3.7	5.2	100
	024.25.500													6	350.4	59	4.5	6.2
2	023.25.560	676	444	106	640	480	20	18	4	96	26	60	0.5	5	417	84	3.7	5.2	115
	024.25.560													6	410.4	69	4.5	6.2
3	023.25.630	746	514	106	710	550	24	18	4	96	26	60	0.5	6	482.4	81	4.5	6.2	130
	024.25.630													8	475.2	60	6	8.3
4	023.25.710	826	594	106	790	630	24	18	4	96	26	60	0.5	6	560.4	94	4.5	6.2	140
	024.25.710													8	555.2	70	6	8.3
5	023.30.800	942	658	124	898	702	30	22	6	114	29	80	0.5	8	619.2	78	8	11.1	200
	024.30.800													10	614	62	10	14
6	023.30.900	1042	758	124	998	802	30	22	6	114	29	80	0.5	8	715.2	90	8	11.1	250
	024.30.900													10	714	72	10	14
7	023.30.1000	1142	858	124	1098	902	36	22	6	114	29	80	0.5	10	814	82	10	14	300
	024.30.1000													12	796.8	67	12	16.7
8	023.30.1120	1262	978	124	1218	1022	36	22	6	114	29	80	0.5	10	924	93	10	14	340
	024.30.1120													12	916.8	77	12	16.7
9	023.40.1250	1426	1074	160	1374	1126	40	26	5	150	39	90	0.5	12	1012.8	85	13.5	18.8	580
	024.40.1250													14	1013.6	73	15.8	21.9
10	023.40.1400	1576	1224	160	1524	1272	40	26	5	150	39	90	0.5	12	1156.8	97	13.5	18.8	650
	024.40.1400													14	1153.6	83	15.8	21.9
11	023.40.1600	1776	1424	160	1724	1476	45	26	5	150	39	90	0.5	14	1349.6	97	15.8	21.9	750
	024.40.1600													16	1350.4	85	18.1	25
12	023.40.1800	1976	1624	160	1924	1676	45	26	5	150	39	90	0.5	14	1545.6	111	15.8	21.9	820
	024.40.1800													16	1542.4	97	18.1	25
13	023.50.2000	2215	1785	190	2149	1851	48	33	8	178	47	120	0.5	16	1702.4	107	24.1	33.3	1150
	024.50.2000													18	1699.2	95	27.1	37.5
14	023.50.2240	2455	2025	190	2389	2091	48	33	8	178	47	120	0.5	16	1942.4	122	24.1	33.3	1500
	024.50.2240													18	1933.2	108	27.1	37.5
15	023.50.2500	2715	2285	190	2649	2351	56	33	8	178	47	120	0.5	18	2203.2	123	27.1	37.5	1700
	024.50.2500													20	2188	110	30.1	41.8
16	023.50.2800	3015	2585	190	2949	2651	56	33	8	178	47	120	0.5	18	2491.2	139	27.1	37.5	1900
	024.50.2800													20	2488	125	30.1	41.8
17	023.60.3150	3428	2872	226	3338	2962	56	45	8	214	56	150	0.5	20	2768	139	37.7	52.2	3300
	024.60.3150													22	2758.8	126	41.5	57.4
18	023.60.3550	3828	3272	226	3738	3362	56	45	8	214	56	150	0.5	20	3168	159	37.7	52.2	3700
	024.60.3550													22	3176.8	145	41.5	57.4
19	023.60.4000	4278	3722	226	4188	3812	60	45	10	214	56	150	0.5	22	3616.8	165	41.5	57.4	4200
	024.60.4000													25	3610	145	47.1	65.2
20	023.60.4500	4778	4222	226	4688	4312	60	45	10	214	56	150	0.5	22	4122.8	188	41.5	57.4	4700
	024.60.4500													25	4110	165	47.1	65.2
