スリーウィングドライブ
スリーウィングドライブ 安全にできるギアボックスです 放射状と軸の負荷を保持します、回転するためのトルクを送信します。回転は、単一の軸に、または複数の軸を一緒にすることができます。 スリーニングドライブ ギア、ベアリング、シール、住宅、モーター、その他の補助コンポーネントを製造し、完成したギアボックスに組み立てることによって作られています。
歴史
スリーウィングドライブは、何世紀にもわたってさかのぼり、ルネッサンス時代に広く使用されていたワームドライブメカニズムに対する近代化されたテイクです。ギリシャの数学者であるアレクサンドリア（3世紀の西暦）のパプスは、後にワームドライブに進化するエンドレスネジの初期バージョンの功績が認められています。このメカニズムは、レオナルド・ダ・ヴィンチによって、彼のマシンのデザインの多くのコンポーネントとしても使用されていました。また、シエナのフランチェスコディジョルジオのノートブックにもあります。多くのスリーウィングドライブの概念は、ギリシャ帝国とローマ帝国の高さに大規模な建設と工学の出現に伴って目立つことがわかりました。
テクノロジー
スリーウィングドライブは、水平シャフトのワームがギアのドライバーとして機能する標準ワームテクノロジーで機能します。水平ネジの回転は、ネジ軸に垂直な軸の周りのギアを回します。この組み合わせにより、駆動メンバーの速度が低下し、トルクも掛けます。速度が低下するにつれて比例して増加します。シャフトの速度比は、ワーム上の糸の数とワームホイールまたはギアの歯の数との関係に依存します。
テクノロジーが改善されると、より多くのスリーウィングドライブが砂時計のワームテクノロジーを使用しています。このテクノロジーでは、ワームがギアのより多くの歯を誘導するように形作られています。この歯の関与の増加により、強度、効率、耐久性が向上します。
性能特性
複数の用途のため、スリーニングドライブにはさまざまなモデルサイズ、パフォーマンス範囲、取り付け特性があります。ドライブは、同じギアボックスからの負荷保持と回転トルクの両方を必要とするアプリケーションに適しています。また、デュアル軸の回転軸（同時に軸を回す）、または同じ軸上のデュアルドライブ（1つの軸で同じリングギアを駆動する2つのワームスレッド）で作成することもできます。
材料
ドライブとギアの仕様は、ギアが構成されている材料によって異なりますが、一般的に使用されるドライブとギアの大部分は、鋼とリン青銅で構成されています。 Hamilton Gear&Machine Co.による広範な一連のテストによると、摩耗と変形に耐性で最初にランクされたチルキャストニッケルリン球ブロンズ。リストの2番目は、SAE No. 65ブロンズでした。ブロンズギアの場合、優れたキャスティングには、次の最小の物理的特性が必要です。
体格的特徴 | |
究極の強さ | 降伏点 |
30,000 lbs/psi | 12,000 lbs/psi |

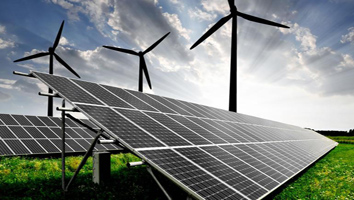

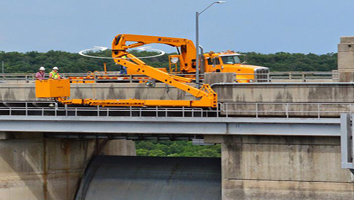

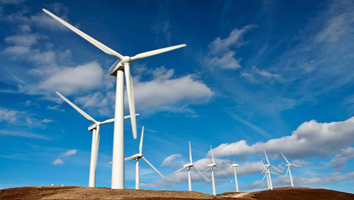

SEが囲まれたスルードライブ 業界全体の電力動きを支援し、同じギアボックスからの負荷保持と回転トルクの両方を必要とする状況に最適です。典型的な用途には、ソーラートラッカー、風力タービン、衛星およびレーダー料理、トラッククレーン、マンリフト、ユーティリティ機器、油圧機器のアタッチメント、オイル工具機器、タイヤハンドラー、掘りデリック、自動車リフトが含まれます。
当社のベースモデルサイズは、パフォーマンス範囲を6 knmから220knmの保持トルク、200nmから63knmの出力トルク、500nmから271knmのオーバーヒントモーメント負荷容量、30：1のギアボックス削減比を156,600：1まで提供します。取り付けは、複数の軸の組み合わせで水平、垂直、または組み合わせで実行できます。詳細な仕様を取得します。
私たちのSEドライブは、ほこり、汚れ、砂、さらには水などの環境粒子からほぼ完全な保護を示すIP55定格のエンクロージャーを提供します。当社のテスト機器と手順により、30年のパフォーマンス保証を提供することができ、Xuzhou Wandaのスリーウィングベアリングが最も賢く、最も信頼性の高いスルードライブを利用できるようにします。
Xuzhou Wanda Slewingベアリング方法と手順で、ISO 9001、CE、REACH、およびTUV認定を獲得しました。私たちは、これらの基準を満たすために、私たち自身の施設のすべての原材料、コンポーネント、および最終アセンブリを修飾します。
スルードライブには、特許取得済みの砂時計ワームテクノロジーが搭載されており、効率と精度が向上しています。 1本の歯のみに触れる標準ワームとは異なり、私たちの砂時計ワームは、砂時計の糸からリングギアのピッチラインに5〜11個の歯を誘導します。この増加した歯の関与により、ギアボックスに大きな強さとパワーが得られます。砂時計ワームがパフォーマンスを改善する方法をご覧ください。
デュアル軸の滑りドライブ用の最も一般的なスリーニングドライブアプリケーションは、ヘリオスタットや濃縮太陽光発電（CPV）、衛星またはレーダー料理などのデュアル軸ソーラートラッカーです。その他のアプリケーションには、自動車リフト、ロボットアームポジショナー、ステージ機器が含まれます。
当社のベースモデルサイズは、3,000nmから10,000nmの保持トルク、200nmから3,700nmの出力トルク、500nmから13,000 nmの傾斜トルク、および各軸で最大156,600：1のギアボックス削減比まで、パフォーマンス範囲を提供します。ドライブは、水平に、垂直に、または複数の軸の組み合わせに取り付けることができます。詳細情報を入手してください。
Xuzhou Wanda Slewing Bearing SDEデュアル軸のスリーウングドライブは、正確な3Dポジショニングの30年間のフィールドライフに対して保証されています。 SDEドライブは、単一のドライブで効率的で信頼できるソリューションを作成します。 ISO 9001、CE、REACH、およびTUV認定が設定した基準を使用して、フィールドライフを最大限に活用して、すべてのコンポーネントと原材料を使用して資料を修飾します。
Xuzhou Wanda Slewing Bearing Slew Drivesは、特許取得済みの砂時計ワームテクノロジーを使用して、最大の制御と動きのサポートを提供します。私たちのワームギアは、砂時計のネジからリングギアのピッチラインに5〜11個の歯を張っています。これは標準的なワームよりも歯のエンゲージメントが高く、ギアボックスの安定性と強度が向上します。砂時計技術の詳細をご覧ください。
