重い回転装置のためのケージでの4点角度接触ボールスリーウィングベアリング

該当するサービスファクターの決定に支援が必要な場合、またはより詳細な負荷定格曲線が必要な場合（このカタログに示されている負荷定格曲線の近くで、またはそれ以降に適用されたサービスファクターが適用された場合に推奨されます）。エンジニアリングにお問い合わせください支援のために。機器設計者は責任を負うことに注意してください

スリーニングリングベアリングは、回転が遅く、振動し、断続的な場合に最も一般的に使用されます。制限速度の計算については、Silverthin Engineeringにお問い合わせください。

ロード機能

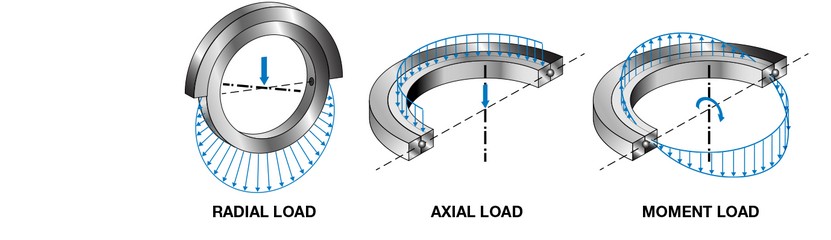

スリーニングリングベアリングは、次のように設計されています 重大な放射状、推力、瞬間に対応します 以下に示すようにロード：

正確さ

滑りリングベアリングには、通常、直径の許容値が提供されません。一部のスリーニングリングアプリケーションでは、より高い精度が必要です。特別なアプリケーションでのエンジニアリングおよび設計サポートについては、エンジニアリングにお問い合わせください。

典型的な スリーニングリングベアリングのアプリケーション「典型的なアプリケーション」が展示されます 以下にリストされている条件。特別な検討を行う必要があります アプリケーション条件がいつでも選択と機能を保持します 「典型的な」と見なされるものとは異なります。

これらの典型的なアプリケーション条件は次のとおりです。

      回転の垂直軸。本質的に、ベアリングは「フラット」に取り付けられています。
      圧縮スラストとモーメントの負荷は、張力負荷と比較して支配的です。
      ラジアル負荷は、スラスト負荷の10％未満に制限されています。

      単一の列のベアリングの場合、断続的な回転（連続していない）は500のピッチライン速度を超えてはなりません

      足/分。

      -40ºF〜 +140ºFの動作温度。

      両方の人種の丸みと平坦性を保証するための表面ジオメトリと設置手順の取り付け。

    例のアプローチは、交流を使用してボルトを締めながら中心にあるスラスト荷重を適用することです。

      適切な張力を確認するための取り付けボルトの定期的なチェックが提供されています。

      周期的な潤滑が提供されます。

環境

スリーニング リングベアリングはしばしば屋内で使用され、屋外で露出します 水分と重大な汚染が可能です。通常の温度 範囲-40°F〜 +140°F（-40°C〜 +60°C）が標準です。スリーウィングリング より厳しい環境で動作するように設計されています Silverthin、設計プロセスの早い段階でSilverThinエンジニアに連絡してください 極端な環境に最適なベアリングシステムソリューションを識別するため。多くの場合、テストによって検証されます。
