SEシリーズのスリーニングドライブワームギアSE9スプレーカーマシンミストキャノントラック用の油圧モーター

スリーウィングドライブは主にSparyer Car Machineに使用されます。ミストキャノンはよく知られていませんが、人気を博していることは、水の霧を吹き付けるトラックに取り付けられた大きなマシンです。

それらは最初は建設現場と鉱山で粉塵を減らすために使用されていました。しかし、エンジニアは機械を改善して、首都の一部でミストキャノンサービスを提供する細かい空中粒子と戦うために、ミストのティニエ滴を放出させるようにしました。

可用性ステータス:

数量：



お問い合わせバスケット

モデル：
油圧モータースリーニングドライブ
製品ブランド：
XZWD

製品説明

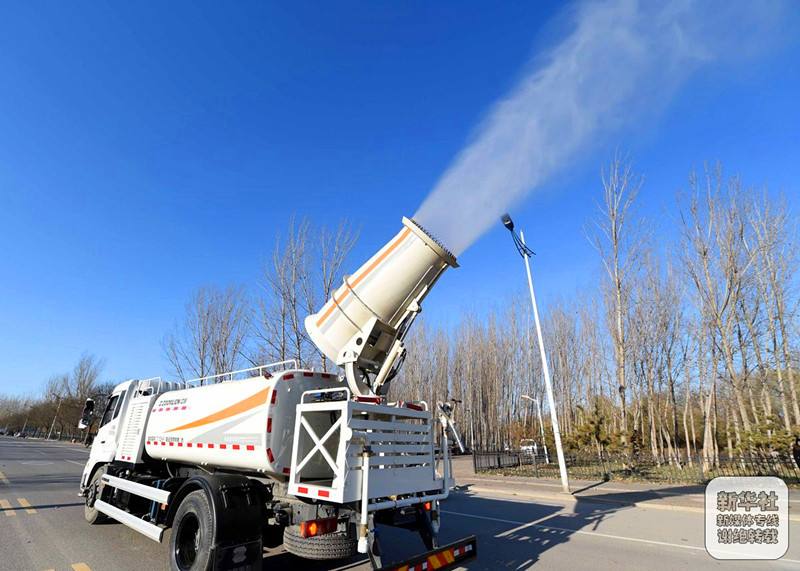

よく知られていないが人気を得ているミストキャノンは、水の霧を吹くトラックに取り付けられた大きな機械です。

それらは最初は建設現場と鉱山で粉塵を減らすために使用されていました。しかし、エンジニアは機械を改善して、首都の一部でミストキャノンサービスを提供する細かい空中粒子と戦うために、ミストのティニエ滴を放出させるようにしました。

XZWD囲まれたSEシリーズスリーニングドライブワームギアは、主にスプレーカーマシンミストキャノントラックに使用されます。

スリーニングドライブそれは製沿って製造ギアリング、ベアリング、アザラシ、ハウジング、モーターと他の補助コンポーネントと組み立て彼らの中へ a 終了したギアボックス。

Timg

用語集

1）傾斜モーメントトルク：トルクは荷重に距離を掛けた負荷の位置とスリーニングベアリングの中心の間。場合負荷と距離によって生成されるトルクは、定格の傾斜よりも大きいモーメントトルク、スリーニングドライブが覆されます。

2）ラジアル負荷：スリーニングベアリングの軸に垂直に負荷

3）軸荷重：スリーニングベアリングの軸に平行な荷重

4）トルクを保持：それは逆トルクです。ドライブが逆回転し、部品が損傷していないとき、

5）達成された最大トルクは、保持トルクと呼ばれます。

6）セルフロック：ロードされた場合にのみ、スリーニングドライブは回転を逆にすることができず、したがってセルフロックと呼ばれます。

- カスタマーは、既に設計されたスローリングドライブ接続寸法に従ってモーターを選択できます。

-weは、顧客のモーター接続寸法に従って接続構造を設計できます。

-WEは、油圧モーター、DCモーター、ACモーター、ステッピング、サーボモーターを部品全体に提供するのに役立ちます。

モデル	外部寸法					インストール寸法								取り付け穴の日付
pdf.format	L1	L2	L3	H1	H2	D1		D2	D3	D4	D5	D6		N1	M1	T1	T2	N2	M2	T3	T4
	んん													内側のリング				外輪
SE3-62-H-16R	190	157	80	94.5	97.5		126	100	いいえ	いいえ	100		115	6	M10	17	32	6	M10	17	いいえ
SE5-62-H-16R	228	173	100.1	107.5	119		140	100	いいえ	いいえ	128		146	6	M10	18	33	6	M10	20	いいえ
SE7-73-H-16R	295	185	132.7	76.5	80.8		145	120.6	98	163	203.2		237.5	10	M12	25	45	8	M12	25	42.4
SE9-61-H-25R	408	314	174.2	102	108		204	175	145	222.5	270		316	15	M16	30	65	16	M16	30	53
SE12-78-H-25R	498	324	220	106	110.5		289	259	229	308.5	358		402	19	M16	30	69.4	18	M16	30	51
SE14-85-H-25R	533	330	237.6	106	110		325	295	265	342.5	390		435.5	23	M16	30	69	18	M16	30	51
SE17-102-H-25R	578	378	282.55	121	126		406	365.1	324	425	479.4		522	20	M16	32	79	20	M16	32	55
SE21-125-H-25R	737	462	339.1	133	136.5		533	466.7	431.8	525.5	584.2		618	35	M20	40	91	36	M20	40	いいえ
SE25-150-H-25R	863	462	401.8	133	130		628	565	512	620	675		744	35	M20	40	87	36	M20	40	いいえ

モデル	定格出力トルク Kn.M	傾斜モーメントトルク Kn.M	軸荷重 kn	放射状負荷 kn	トルクを保持します Kn.M	ギア比	追跡精度	セルフロックギア	重さ kg
SE3	0.4	1.1	30	16.6	2	62：1	≤0.200	はい	12 kg
SE5	0.6	3	45	22	5.5	62：1	≤0.200	はい	20 kg
SE7	1.5	13.5	133	53	10.4	73：1	≤0.200	はい	23 kg
SE9	6.5	33.9	338	135	38.7	61：1	≤0.200	はい	49 kg
SE12	7.5	54.3	475	190	43	78：1	≤0.200	はい	61 kg
SE14	8	67.8	555	222	48	85：1	≤0.200	はい	64 kg
SE17	10	135.6	976	390	72.3	102：1	≤0.150	はい	105 kg
SE21	15	203	1598	640	105.8	125：1	≤0.150	はい	149 kg
SE25	18	271	2360	945	158.3	150：1	≤0.150	はい	204 kg
